Altivar 1000 - Частотнорегулируемые приводы среднего напряжения мощностью от 0.5 до 10 MВт

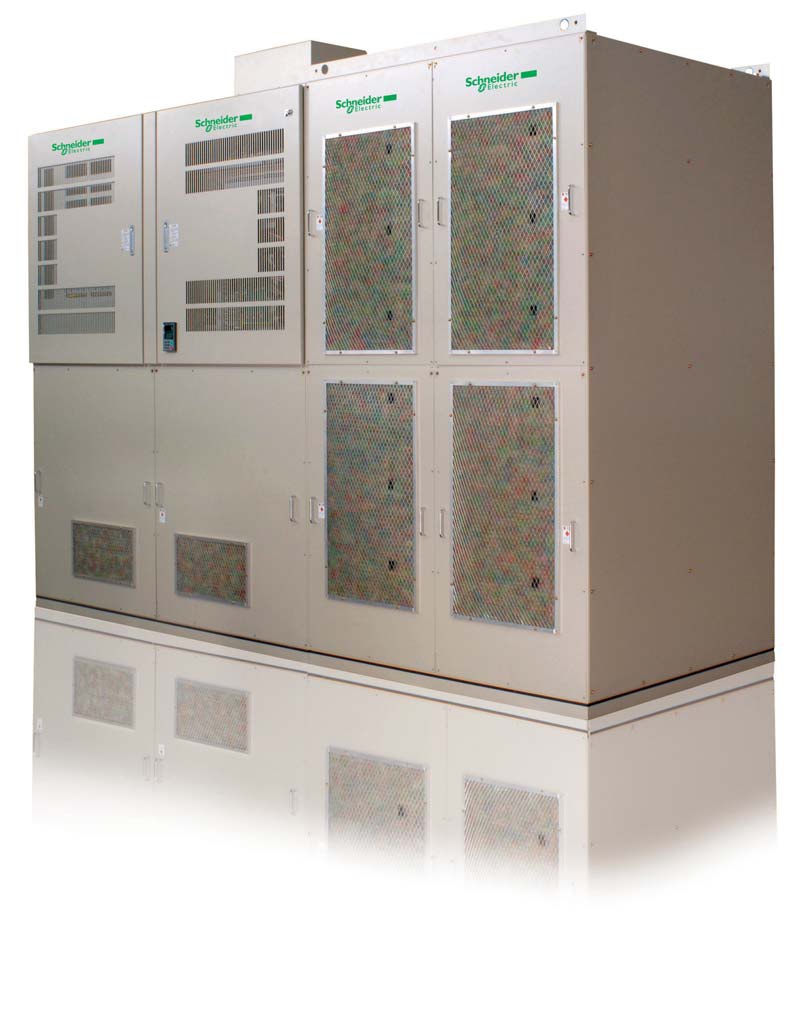

Altivar 1000 - Частотнорегулируемый привод мощностью от 0.5 до 10 MВт

Частотные преобразователи среднего напряжения от 0,5 до 10 МВт

  • Частотный преобразователь среднего напряжения для двигателя переменного тока
  • Диапазон выходного напряжения: 2300 В - 3300 В (4160 В - 6600 В в качестве опции)
  • Диапазон мощностей: 0,5 - 10 МВт
  • Диапазон частот: 0 - 60 Гц, стандарт (140 Гц в качестве опции)
  • Питание: От любой сети среднего напряжения
  • Охлаждение: Воздушное и водяное с резервной системой охлаждения (вентилятор или насос)
  • Технология: Инвертор напряжения
  • Входной каскад: выпрямитель входных импульсов 12/24
  • Выходной каскад: 3-х уровневый инвертор напряжения NPC, с высоковольтным биполярным транзистором и изолированным затвором
  • Электрооборудование для торможения: Регенеративное торможение посредством активного выпрямителя или торможение через прерыватель и резистор
  • Совместимость с новыми и существующими двигателями
  • КПД: Около 99%
  • Встроенное подавление нелинейных искажений (12/24-импульсный выпрямитель или фильтры)
  • Соответствие стандартам МЭК, стандартная версия. Соответствие другим стандартам (NEMA, ANSI, IEEE.), дополнительно
  • Встроенный или отдельный входной трансформатор
  • Предложение включает привод и двигатель (если требуется)
  • Легкая адаптация к среде при помощи функции ПЛК
  • Открытость для основных сетей системы контроля: Ethernet, Profibus, Modbus, CANopen
  • Управление асинхронным двигателем (стандарт); синхронным двигателем (опция)
  • Простой доступ к корпусу с передней части
  • Высокая степень защищенности: до IP 41 (воздушное охлаждение) и IP 54 (водяное охлаждение)
  • Диагностика с использованием доступа к показателям основных значений устройств в реальном времени
  • Управление двигателем для всех систем: U/f-контроль; сенсорное/не сенсорное управление вектором потока; частота вращения, регулировка крутящего момента или положения; функция «ведущий-подчиненный».
  • Бесперебойная эксплуатация и функции безопасности: Система полной защиты для сборки трансформатор-двигатель-привод-вспомогательное оборудование, снижение критической скорости и т.д. Функции автоматической настройки для быстрого запуска
  • Точная скорость в установившемся режиме: 0,05% без датчика и 0,05% с датчиком
  • Время реакции крутящего момента < 5 мс.

Преобразователи частоты Altivar 1100 одни из самых компактных (до 1,5 МВт/м) на рынке с наивысшим уровнем КПД (~99%) по устройствам среднего напряжения. Они с легкостью интегрируются в архитектуру системы контроля и обеспечивают следующие преимущества:

  • Сокращение затрат на энергию (до 40%)
  • Защита двигателей и оборудования
  • Повышение конкурентоспособности
  • Сокращение расходов на техническое обслуживание.

Применение

  • Энергетика: Вентиляторы, насосы, турбостартеры
  • Нефтегазовая отрасль: Насосы, компрессоры, воздуходувные машины, экструдеры
  • Добывающая промышленность: Конвейеры, дробильные установки, вентиляторы, насосы
  • Водоочистные сооружения: Насосы, воздуходувные машины.

Документация

Брошюра Altivar 1100 1.1 MB

Руководство по установке Altivar 1100 15.3 MB

Руководство пользователя Altivar 1100 28.9 MB

Altivar 1000 Преобразователь частоты для асинхронных двигателей среднего напряжения от 0,5 до 10 МВт 1.2 MB
