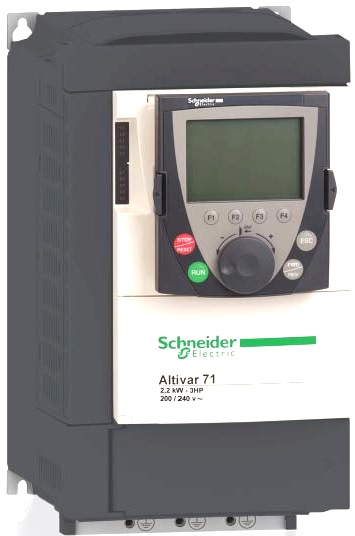

Altivar 71 (ATV 71) - Частотнорегулируемый привод для 3-х фазных асинхронных электродвигателей мощностью от 0.75 до 630 кВт

ATV 71 - Частотнорегулируемый привод для 3-х фазных асинхронных электродвигателей мощностью от 0.75 до 630 кВт

Преобразователи частоты Altivar 71 предназначены для двигателей мощностью от 0,37 до 630 кВт с четырьмя типами сетевого питания:

  • однофазное, 200 - 240 В, от 0,37 до 5,5 кВт
  • трехфазное, 200 - 240 В, от 0,37 до 75 кВт;
  • трехфазное, 380 - 480 В, от 0,75 до 500 кВт;
  • трехфазное, 500 - 690 В, от 1,5 до 630 кВт.

Данная серия преобразователей частоты позволяет управлять с помощью алгоритма векторного управления потоком (CVF) асинхронными двигателями в разомкнутой и замкнутой системах регулирования скорости и синхронными двигателями с синусоидальной Э.Д.С. в разомкнутой системе.

При сетевом питании a 200 - 240 В и a 380 - 480 В предлагается функциональная гамма частотных преобразователей, позволяющая управлять синхронными двигателями с синусоидальной Э.Д.С. в замкнутой системе регулирования скорости.

Преимущества

Мощность до 630 кВт, исключительные рабочие характеристики, расширенные функциональные возможности.

Открытость для всех коммуникационных сетей, приложений, пользователей ATV 71 предоставляет оригинальные решения, отвечающие любым индивидуальным требованиям.

Применение

Серия преобразователей частоты Altivar 71 отвечает самым строгим требованиям применений благодаря использованию разнообразных законов управления двигателем и многочисленным функциональным возможностям.

Она адаптирована для решения наиболее сложных задач электропривода:

  • момент и повышенная точность при работе на очень низкой скорости и улучшенные динамические характеристики с алгоритмами векторного управления потоком в разомкнутой или замкнутой системе привода;
  • расширенный диапазон выходной частоты для высокоскоростных двигателей;
  • параллельное включение двигателей и специальные приводы с использованием скалярного закона управления;
  • точность поддержания скорости и энергосбережение для разомкнутого привода с синхронным двигателем;
  • плавное, безударное управление несбалансированными механизмами с помощью системы адаптации мощности (Energy Adaptation System - ENA).

С расширением гаммы сетевого питания до ~ 690 В многофункциональность преобразователя Altivar 71 увеличивает производительность и гибкость использования машин для многочисленных применений.

  • Подъемно-транспортное оборудование
  • Погрузочно-разгрузочные операции
  • Фасовочно-упаковочное оборудование
  • Текстильные машины
  • Деревообрабатывающие машины
  • Технологическое оборудование
  • Лифты

Документация

Каталог Altivar 71 5.5 MB

Схемы подключения Altivar 71 383.3 KB

Руководство пользователя Altivar 71 CANopen 824.2 KB

Руководство пользователя Altivar 71 Profibas DP 319.1 KB

Руководство по программированию Altivar 71 (Программное обеспечение V1.2) 3.9 MB

Руководство по установке Altivar 71, 0,37-45 кВт/200-240 В, 0,7 -75 кВт/380-480 В, 1,5-90 кВт/500-690 В 3.6 MB

Руководство пользователя Altivar 71 Программируемая карта встроенного контроллера VW3 A3 501 1.4 MB

Руководство по эксплуатации Altivar 71, Модули торможения для тормозных сопротивлений VW3 A7 101, VW3 A7 102 2 MB

Руководство по установке Altivar 71 Преобразователи частоты для асинхронных двигателей 55 - 75 кВт / 200 - 240 В 90 - 500 кВт / 380 - 480 В 90 - 630 кВт / 500 - 690 В 5.2 MB

Краткое руководство пользователя Altivar 71P 0,75-11 кВт/380-480 В 3.7 MB

Краткое руководство пользователя Altivar 71: 0,35-45 кВт/200-240 В; 0,75-75 кВт/380-480 В 1.7 MB

Краткое руководство пользователя Altivar 71 Преобразователи частоты для асинхронных двигателей 55 - 75 кВт / 200 - 240 В 90 - 500 кВт / 380 - 480 В 2 MB

Краткое руководство пользователя Altivar 71 Преобразователи частоты для синхронных и асинхронных двигателей 0,37 - 45 кВт / 200 - 240 В 0,75 - 75 кВт / 380 - 480 В 1,5 - 90 кВт / 500 - 690 В 2 MB

Карта встроенного контроллера Altivar IMC для преобразователей частоты Altivar 71 777 KB

Преобразователи частоты Altivar 71/ Комплектный преобразователь в шкафу IP54 334.2 KB
