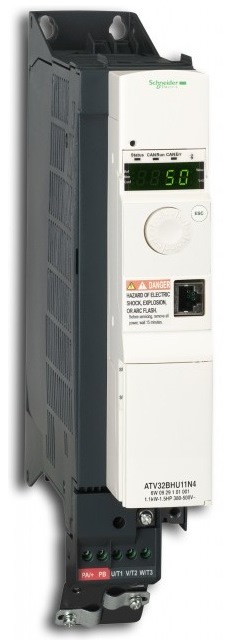

Altivar 32 (ATV 32) - Преобразователь частоты для 3-х фазных асинхронных и синхронных электродвигателей на мощности от 0,18 до 15кВт

Преобразователь частоты для управления трехфазными асинхронными и синхронными двигателями на мощности от 0,18 до 15 кВт

Altivar 32, благодаря своему узкому формату, предлагает множество преимуществ в управлении асинхронными и синхронными электродвигателями, работающими в режиме без обратной связи

Инновационность

• Книжный формат (ширина 45 мм)
• Монтаж в вертикальном положении, возможность установки вплотную друг к другу до 14 преобразователей частоты
• Возможность подключения АВ непосредственно к преобразователю частоты (ширина также 45 мм)
• Встроенный Bluetooth; дистанционная регулировка и установка параметров через мобильный телефон или ПК
• Конфигурирование в коробке при помощи мультизагрузчика без подключения силовой части

Автономный

• Встроенные программируемые логические функции

Больше функций безопасности

В стандартном исполнении содержат множество функций безопасности

• STO (безопасное отключение момента)
• SLS (безопасное ограничение скорости) с SDI
• (безопасным направлением)
• SS1 (безопасный останов 1)
• Функции безопасности конфигурируются с помощью ПО SoMove

Коммуникации:

В стандартном исполнении встроены CANopen и Modbus. ATV 32 может подключаться к основным промышленным шинам и сетям с помощью устанавливаемых в преобразователе частоты в качестве дополнительного оборудования коммуникационных карт:

• Modbus TCP-Ethernet/IP - последовательное соединение
• Profibus
• DeviceNet
• EtherCat

Диалоговые средства и средства конфигурирования

• Удаленный графический терминал для дистанционного конфигурирования
• Универсальный загрузчик для загрузки и хранения конфигураций. Не требуется подлючения питания
• Загрузчик позволяет перенести конфигурацию из одного преобразователя частоты в другой (требуется подлючение питания).

Программное обеспечение SoMove для настройки преобразовательной техники с ПК

Программное обеспечение SoMove Mobile для модификации или отправки конфигурации дистанционно через мобильный телефон

Преимущества

Изящество технологий

Компактный

• Компактное устройство для пуска электродвигателя
• Позволяет сократить размер шкафа до 40 %

Высокий функционал

• Более 150 встроенных прикладных функций
• Выполняют функции простой системы управления
• Встроенные функции безопасности механизмов

Простое конфигурирование и эксплуатация

• Совместимость всех диалоговых средств и средств конфигурирования для преобразователей частоты Altivar 32 и Lexium 32 (программное обеспечение SoMove и SoMove Mobile, выносной графический терминал, загрузчик и мультизагрузчик)
• различное дополнительное оборудование для монтажа в зависимости от типа механизма (вертикальная, горизонтальная установка, возможность поворота блок управления по отношению к силовой части частотного преобразователя (уменьшение размера по глубине), установка вплотную друг к другу)

Коммуникации

• Взаимодействуют с большинством промышленных сетей
• В стандартном исполнении - CANopen и Modbus

Энергоэффективность

• обеспечивает высокий показатель энергоэффективности как для асинхоронного двигателя, так и синхронного.

Применение

• Транспортировочное оборудование (небольше конвейеры, подъемники)
• Фасовочно-упаковочное оборудование (пакетонаполнители, маркировочные машины)
• Специальные механизмы (мешалки, смесители, автоматические линии)
• Насосное, компрессорное и вентиляционное оборудование
• Деревообрабатывающие станки, металлообрабатывающее оборудование (гибка, сварка)

Документация

Каталог Altivar 32 1.7 MB

Коммуникация по шине Modbus Altivar 32 3.1 MB

Коммуникация по шине CANopen Altivar 32 3.4 MB

Руководство по установке Altivar 32 5 MB

Руководство по программированию Altivar 32 5.1 MB

Руководство по быстрому запуску преобразователя частоты ATV32 1.5 MB
